MODEL |
FI-901 |
FI-902 |
FI-903 |
|
定格测定电压(DC) |
100V/250V/500V/1000V |
100V/250V/500V |
15V/25V/50V/100V |
|
有限测定范围 |
0.4MΩ-2000MΩ |
0.4MΩ-2000MΩ |
0.4MΩ-2000MΩ |
|
×1行 |
0.4MΩ-20MΩ |
0.4MΩ-20MΩ |
0.4MΩ-20MΩ |
|
×10行 |
4MΩ-200MΩ |
4MΩ-200MΩ |
4MΩ-200MΩ |
|
×100行 |
40MΩ-2000MΩ |
40MΩ-2000MΩ |
—— |
|
中央刻度 |
|
×1行 |
0.8MΩ |
0.8MΩ |
0.8MΩ |
|
×10行 |
8MΩ |
8MΩ |
8MΩ |
|
×100行 |
80MΩ |
80MΩ |
—— |
|
短路电流 |
约4MA |
约2MA |
约2MA |
|
指示针 |
JIS1.5级 100×65mm带有镜子 |
警报值设定 |
范围内全域任意设定 |
|
测定确度 |
第一有效测定范围 指示值的±5%
(第2有效测定范围 指示值的±10%) |
|
良否判定
有两种方式可选择 |
下限设定方式
测定值设定以下的时候、NG表示 |
|
上下限设定方式
测定值上下限设定值范围外的时候、NG表示
设定幅度可选择下限设定值的5%、10%、20% |
|
NG表示 |
NG灯、NG凤鸣(ON/OFF开关)
带有可切换NG LOCK/NON LOCK的开关 |
|
判定延误时间 |
约0.3秒(NG DELAY NO时) |
时间设定 |
0.5秒-10秒 连续可变 |
|
OK表示 |
OK灯、OK信号 连续可变 |
输出极性 |
负极性 |
|

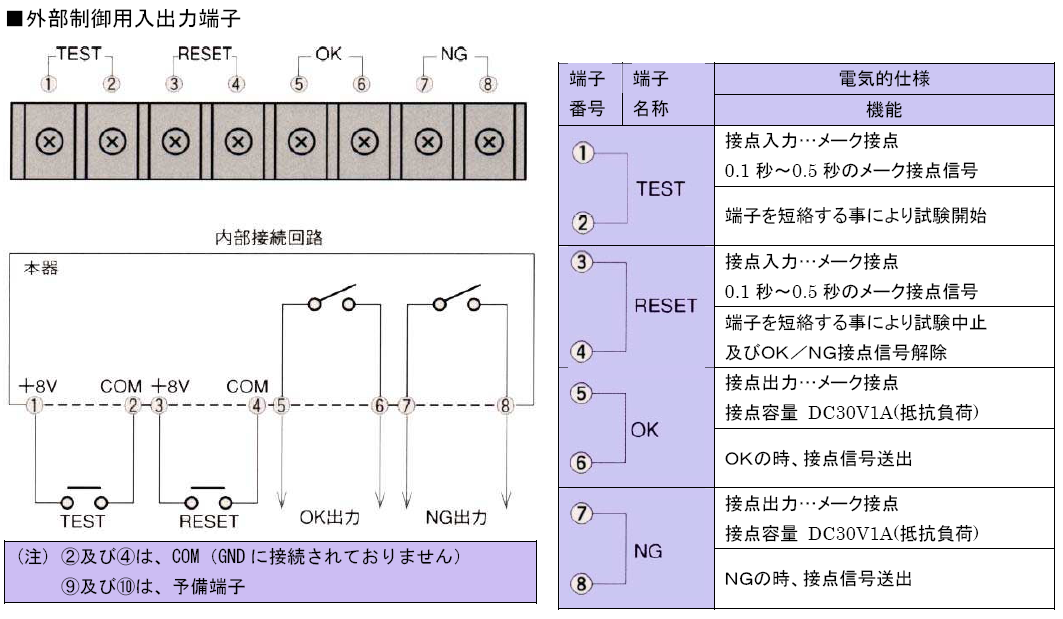

外部控制 |
也能从外部控制 信号：0.1秒- 0.5秒接点信号 |
|
电源电压 |
AC 100V 50/60HZ |
保险丝 |
30L 0.5A玻璃管保险丝 |
|
消耗电力 |
设定状态 10VA以下 开始输出时 20VA以下 |
|
尺寸·重量 |
158W×195H×255Dmm 约23kg
160W×215H×290Dmm 最大尺寸 |
|
附属品 |
HI-2 |
